铁路刺丝滚笼标准安装方法

铁路刺丝滚笼标准安装方法

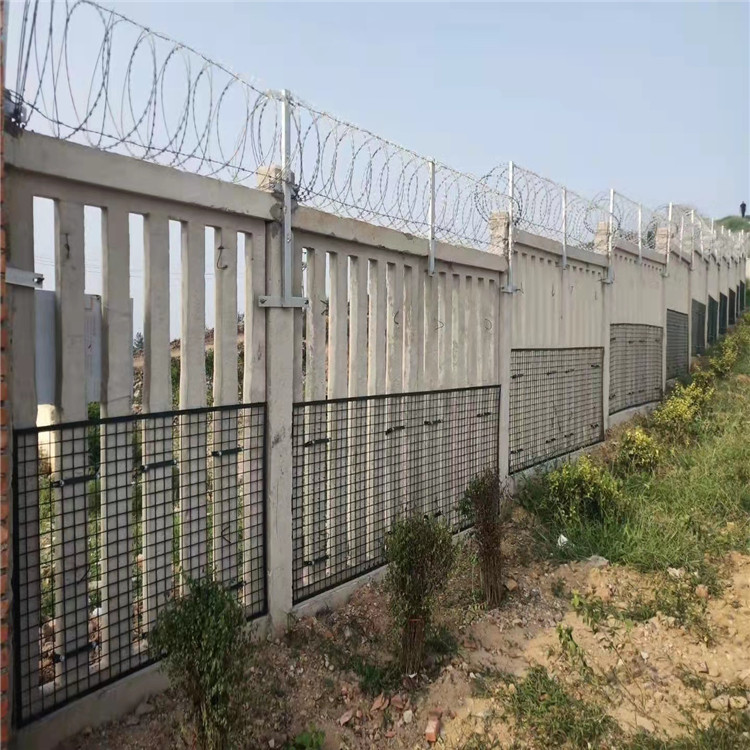

 1、高速铁路桥下防护栅栏主要组成：钢筋混凝土立柱、金属刺丝滚笼及连接部件组成，防护高度1.8m。

  2、立桩：立柱采用C30钢筋混凝土预制，截面尺寸120mm*120mm，高度2.5m。预制立时预留四个￠12mm圆孔，安装时通过螺杆固定两侧连接板。

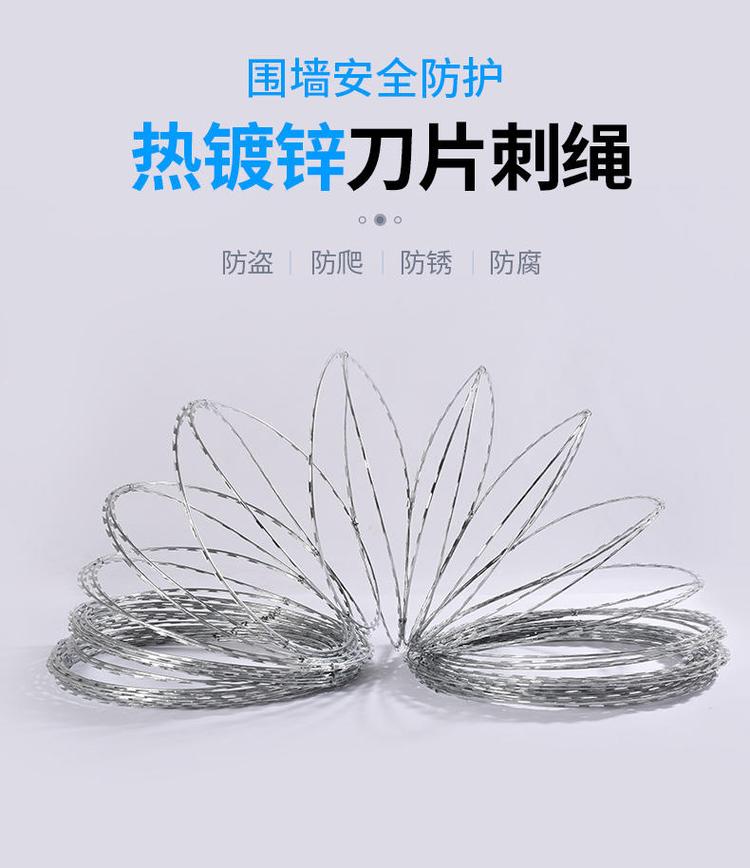

　　3、金属刺丝滚笼：金属刺丝滚笼采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm;内部网丝采用HPB300 ￠4.0mm高线冷拔钢丝，规格75mm*150mm。

　　4、连接板与螺栓：立柱连接板、刺丝滚笼连接板采用90°折角Q235钢板，厚度4.0mm，根据不同使用位置分A、B两种形式。连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/m2。
