桥梁两侧防落物网构造和技术参数

桥梁两侧防落物网构造和技术参数

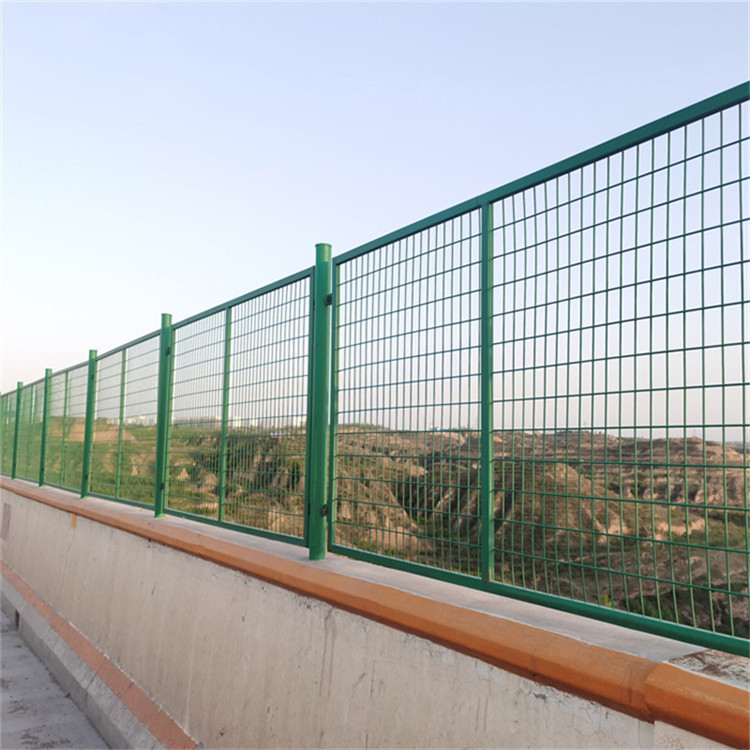

       在本路跨越其它高速公路、国省道、二级及以上道路，以及上跨本路的桥梁两侧均设置防落物网，设置长度为下穿公路宽度并在两端各向路外延长10m。防落物网采用编制网形式，颜色为果绿色（劳氏色卡 RAL 6029）。防落物网做防雷接地处理，接地电阻小于 10Ω。所有钢构件均应进行热浸镀锌处理后浸塑处理，螺栓、螺母、垫圈等连接件的镀锌量为350g/m2 ，其它构件为 600g/m2。涂塑层厚度应＞0.25mm。主线下穿铁路时，建议在铁路上设置与公路桥投影面积及以外各 20m 的铁路桥两侧范围内，由于公路相关规范中的防落物网不具备防砟功能，采用铁路防抛网（共 92 米），且需在现有铁路桥梁护栏上实施。

 二、桥梁两侧防落物网参数要求
       1.图中尺寸均以毫米计。
       2.编织网网孔规格为L25X30,采用φ2.8镀锌铁丝编织。

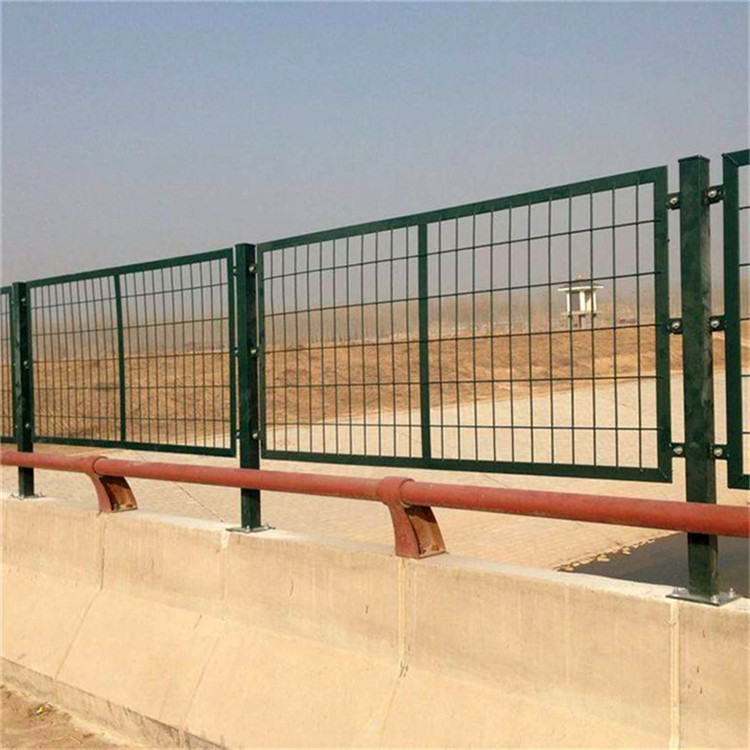

       3.防落物网设置在支线.上跨桥砼护栏顶上,螺母所在的一边面向桥外。
      4.桥头做保护接地极，接地电阻<10Ω,接地极由主体施工，每桥头设4根。
